先導活塞蒸汽減壓閥由主閥和導閥兩部分組成。先導活塞蒸汽減壓閥主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。先導活塞蒸汽減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

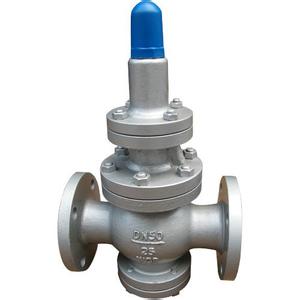

Y43H先導活塞 蒸汽減壓閥 產品概述:
Y43H先導活塞 蒸汽減壓閥 由主閥和導閥兩部分組成,主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。Y43H先導活塞 蒸汽減壓閥 的導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
Y43H先導活塞 蒸汽減壓閥 技術參數：
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|||||
|
殼化試驗壓力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|||||
|
密封試驗壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|||||
|
高進口壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|||||
|
出口壓力范圍（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|||||
|
壓力特性偏差（MPa）△P2P |
GB12246-1989 |
||||||||||
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
||||||||||
|
小壓差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|||||
|
滲漏量 |
GB12245-1989 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
*.殼體試驗不包括膜片、頂蓋。
Y43H先導活塞 蒸汽減壓閥 流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Y43H先導活塞 蒸汽減壓閥 主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥盤 |
2Cr13 |
|
缸套 |
2Cr13/ 銅合金 |
|
活塞 |
合金鑄鐵 |
|
導閥座 導閥桿 |
2Cr13 |
|
主閥彈簧 |
1Cr18Ni9Ti |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si12Mn |
Y43H先導活塞 蒸汽減壓閥 外形尺寸(PN1.6-4.0)單位：mm
|
公稱通徑 DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
Y43H先導活塞 蒸汽減壓閥 外形尺寸(PN6.4-16.0) 單位：mm
|
公稱通徑 DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
|
125 |
450 |
415 |
215 |
|
|
150 |
500 |
430 |
225 |
|
|
200 |
550 |
495 |
260 |
|
|
250 |
650 |
545 |
310 |
|
|
300 |
800 |
600 |
355 |
|
|
350 |
850 |
640 |
395 |
|
|
400 |
900 |
690 |
435 |
|
|
500 |
950 |
|
780 |
495 |
Y43H先導活塞 蒸汽減壓閥 工作原理及其結構(參看結構圖)
Y43H先導活塞 蒸汽減壓閥 出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針方向轉動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.
Y43H先導活塞 蒸汽減壓閥 維護與檢修
1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.
2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.
幫障與消除方法
|
故障現象 |
產生原因 |
消除方法 |
|
Y43H先導活塞 蒸汽減壓閥 不減壓或減壓失靈及直通 |
1 主閥或付閥密封面有污物 2 主閥或付閥密封面損壞 3 主、付閥瓣彈簧疲勞或折斷 4 反饋通道3孔被堵塞 5 膜片疲勞或損壞 6 活塞汽缸磨損或腐蝕 7 活塞環槽與活塞環卡住 8 閥體腔內充滿冷凝液 |
1 ． 將污物清除干將 2 ． 密封付研磨修復或更換 3 ． 更換新彈簧 4 ． 清除通道中的污物 5 ． 更換膜片 6 ． 加工修正或更換活塞環 7 ． 拆下活塞清洗 8 ． 松開螺塞排出冷凝液 |
|
不通汽 |
1 清洗過程中閥蓋裝錯位 2 上墊片移位堵住進出孔 3 進入付閥通道孔堵塞 |
1 ． 拆下閥蓋定位后裝 2 ． 使墊片孔對準進出孔 3 ． 拆下閥蓋清除通道污物 |
正邦泵閥工礦產品訂貨須知:
1、Y43H先導活塞 蒸汽減壓閥 的型號 2、Y43H先導活塞 蒸汽減壓閥 的的公稱通徑 DN (mm) 3、Y43H先導活塞蒸汽減壓閥的的連接方式 4、Y43H先導活塞 蒸汽減壓閥 的公稱壓力 5、Y43H先導活塞蒸汽減壓閥的的閥體材質和內件材質 6、Y43H先導活塞 蒸汽減壓閥 的的溫度范圍 7、Y43H先導活塞蒸汽減壓閥的使用介質成分 8、Y43H先導活塞蒸汽減壓閥的的額定流量系數〔KV〕 9、Y43H先導活塞蒸汽減壓閥的的結構長度 10 Y43H先導活塞蒸汽減壓閥的是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的『
減壓閥
系列』，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
