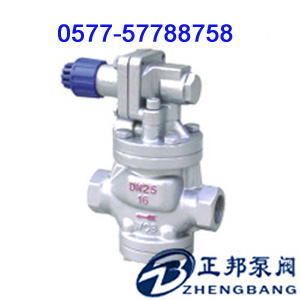

YG13H/Y內螺紋高靈敏度蒸汽減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。

YG13H/Y內螺紋高靈敏度蒸汽減壓閥主要技術參數和性能指標

*：殼體試驗不包括膜片、頂蓋

YG13H/Y內螺紋高靈敏度蒸汽減壓閥的主要零件材料

YG13H/Y內螺紋高靈敏度蒸汽減壓閥的流量系數(Cv)

YG13H/Y內螺紋高靈敏度蒸汽減壓閥的連接尺寸

YG13H/Y內螺紋高靈敏度蒸汽減壓閥的工作原理及其結構(參看結構圖)

減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針?lè)较蜣D(zhuǎn)動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.

YG13H/Y內螺紋高靈敏度蒸汽減壓閥維護與檢修

1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.

2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.

故障與消除方法

公司產品展示中心：

波紋管減壓閥

比例式減壓閥

200P減壓閥

正邦泵閥工礦產品訂貨須知:

1、 YG13H/Y內螺紋高靈敏度蒸汽減壓閥的型號   2、YG13H/Y內螺紋高靈敏度蒸汽減壓閥的公稱通徑 DN (mm)  3、YG13H/Y內螺紋高靈敏度蒸汽減壓閥的連接方式  4、YG13H/Y內螺紋高靈敏度蒸汽減壓閥公稱壓力   5、 YG13H/Y內螺紋高靈敏度蒸汽減壓閥的閥體材質和內件材質  6、YG13H/Y內螺紋高靈敏度蒸汽減壓閥的溫度范圍  7、YG13H/Y內螺紋高靈敏度蒸汽減壓閥的使用介質成分  8、YG13H/Y內螺紋高靈敏度蒸汽減壓閥的額定流量系數〔KV〕9、 YG13H/Y內螺紋高靈敏度蒸汽減壓閥的結構長度  10、YG13H/Y內螺紋高靈敏度蒸汽減壓閥是否帶附件以便我們的為您正確選型。

若已經由設計單位選定我公司的『減壓閥系列』，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
