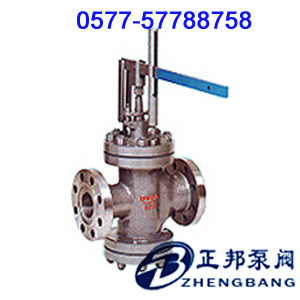

杠桿式減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式,可配用DKJ型或其它型角行程電動執行器,實現遙控和自動控制。
Y45H杠桿式減壓閥主要技術參數和性能指標
本系列減壓閥主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構杠桿式減壓閥采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式,可配用DKJ型或其它型角行程電動執行器,實現遙控和自動控制。
Y45H杠桿式減壓閥技術參數：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
佳減壓比0.6 |
|||||
|
滲漏量 |
0.5%QMax |
|||||
|
溫量-壓力等級 |
ANSI B16.34 |
|||||
Y45H杠桿式減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
Y45H杠桿式減壓閥流量系數(Cv)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
Y45H杠桿式減壓閥連接尺寸
|
公稱通徑DN |
外 形 尺 寸 |
||||
|
L |
L1 |
H |
Hl |
l |
|
|
50 |
300 |
150 |
520 |
190 |
565 |
|
65 |
340 |
170 |
540 |
205 |
650 |
|
80 |
380 |
190 |
550 |
215 |
650 |
|
100 |
400 |
215 |
580 |
240 |
800 |
|
125 |
430 |
225 |
620 |
275 |
800 |
|
150 |
450 |
230 |
650 |
320 |
800 |
|
200 |
500 |
260 |
790 |
340 |
800 |
|
250 |
550 |
285 |
850 |
370 |
800 |
|
300 |
750 |
395 |
940 |
460 |
900 |
|
350 |
850 |
445 |
990 |
530 |
900 |
|
400 |
950 |
550 |
1120 |
660 |
1000 |
|
500 |
1130 |
680 |
1660 |
800 |
1000 |
|
公稱通徑DN |
外 形 尺 寸 |
||||
|
L |
L1 |
H |
Hl |
l |
|
|
50 |
300 |
150 |
520 |
200 |
565 |
|
65 |
340 |
170 |
540 |
215 |
650 |
|
80 |
380 |
190 |
550 |
225 |
650 |
|
100 |
400 |
215 |
580 |
250 |
800 |
|
125 |
430 |
225 |
620 |
285 |
800 |
|
150 |
450 |
230 |
650 |
330 |
800 |
|
200 |
500 |
260 |
790 |
355 |
800 |
|
250 |
550 |
285 |
850 |
390 |
800 |
|
300 |
750 |
395 |
940 |
480 |
900 |
|
350 |
850 |
445 |
990 |
550 |
900 |
|
400 |
950 |
550 |
1120 |
700 |
1000 |
|
500 |
1130 |
680 |
1660 |
820 |
1000 |
正邦泵閥工礦產品訂貨須知:
1、 Y45H杠桿式減壓閥的型號 2、Y45H杠桿式減壓閥的公稱通徑 DN (mm) 3、Y45H杠桿式減壓閥的連接方式 4、Y45H杠桿式減壓閥公稱壓力 5、 Y45H杠桿式減壓閥的閥體材質和內件材質 6、Y45H杠桿式減壓閥的溫度范圍 7、 Y45H杠桿式減壓閥的使用介質成分 8、Y45H杠桿式減壓閥的額定流量系數〔KV〕9、 Y45H杠桿式減壓閥的結構長度 10、Y45H杠桿式減壓閥是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的『減壓閥系列』，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
