高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

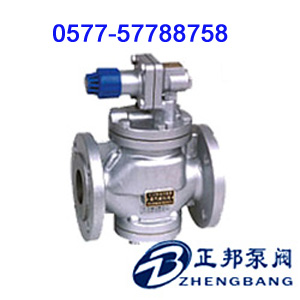

YG43H高靈敏度蒸汽減壓閥的詳細資料：
YG43H高靈敏度蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
YG43H高靈敏度蒸汽減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
壓力特性偏差(Mpa)△Pp2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
|
小壓差(Mpa) |
0.05 |
0.07 |
|
滲漏量 |
GB12245-1989 |
|
*：殼體試驗不包括膜片、頂蓋
YG43H高靈敏度蒸汽減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
缸套 活塞 |
鋁鐵青銅 |
|
膜片 |
PH15-7Mo |
|
活塞環 |
對位聚苯 |
|
導閥座 導閥瓣 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
導調主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
YG43H高靈敏度蒸汽減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
YG43H高靈敏度蒸汽減壓閥系列連接尺寸
|
公稱通徑 |
外 形 尺 寸 |
連 接 尺 寸 |
|||||||||||
|
L |
H |
H1 |
PN 1.0MPa |
PN 1.6MPa |
|||||||||
|
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
||||
|
15 |
140 |
160 |
65 |
95 |
65 |
414 |
45 |
12 |
95 |
65 |
414 |
45 |
14 |
|
20 |
140 |
160 |
65 |
105 |
75 |
414 |
55 |
14 |
105 |
75 |
414 |
55 |
14 |
|
25 |
150 |
168 |
68 |
115 |
85 |
414 |
65 |
14 |
115 |
85 |
414 |
65 |
14 |
|
32 |
180 |
185 |
75 |
135 |
100 |
418 |
78 |
16 |
135 |
100 |
418 |
78 |
16 |
|
40 |
180 |
185 |
78 |
145 |
110 |
418 |
85 |
16 |
145 |
110 |
418 |
85 |
16 |
|
50 |
200 |
193 |
88 |
160 |
125 |
418 |
100 |
16 |
160 |
125 |
418 |
100 |
16 |
|
65 |
230 |
208 |
98 |
180 |
145 |
418 |
120 |
18 |
180 |
145 |
418 |
120 |
18 |
|
80 |
260 |
228 |
117 |
195 |
160 |
418 |
135 |
18 |
195 |
160 |
818 |
135 |
20 |
YG43H高靈敏度蒸汽減壓閥工作原理及其結構(參看結構圖)
減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針?lè)较蜣D(zhuǎn)動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.
YG43H高靈敏度蒸汽減壓閥維護與檢修
1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.
2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.
YG43H高靈敏度蒸汽減壓閥故障與消除方法
|
故障現象 |
產生原因 |
消除方法 |
|
減壓閥不減壓或減壓失靈及直通 |
1主閥或付閥密封面有污物 2主閥或付閥密封面損壞 3主、付閥瓣彈簧疲勞或折斷 4反饋通道3孔被堵塞 5膜片疲勞或損壞 6活塞汽缸磨損或腐蝕 7活塞環槽與活塞環卡住 8閥體腔內充滿冷凝液 |
1． 將污物清除干將 2． 密封付研磨修復或更換 3． 更換新彈簧 4． 清除通道中的污物 5． 更換膜片 6． 加工修正或更換活塞環 7． 拆下活塞清洗 8． 松開螺塞排出冷凝液 |
|
不通汽 |
1清洗過程中閥蓋裝錯位 2上墊片移位堵住進出孔 3進入付閥通道孔堵塞 |
1． 拆下閥蓋定位后裝 2． 使墊片孔對準進出孔 3． 拆下閥蓋清除通道污物 |
正邦泵閥工礦產品訂貨須知:
1、YG43H高靈敏度蒸汽減壓閥的型號 2、YG43H高靈敏度蒸汽減壓閥的公稱通徑 DN (mm) 3、YG43H高靈敏度蒸汽減壓閥的連接方式 4、YG43H高靈敏度蒸汽減壓閥公稱壓力 5、 YG43H高靈敏度蒸汽減壓閥的閥體材質和內件材質 6、YG43H高靈敏度蒸汽減壓閥的溫度范圍 7、YG43H高靈敏度蒸汽減壓閥的使用介質成分 8、YG43H高靈敏度蒸汽減壓閥的額定流量系數〔KV〕9、 YG43H高靈敏度蒸汽減壓閥的結構長度 10、YG43H高靈敏度蒸汽減壓閥
若已經由設計單位選定我公司的『減壓閥系列』，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
