三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。 三通球閥主要有T型和L型兩種型號.T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

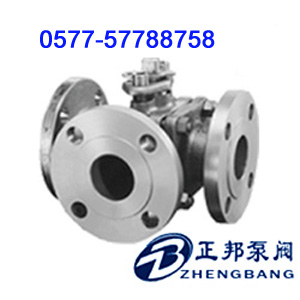

Q44/45F三通球閥產品概述:
Q44/45F三通球閥主要有T型和L型兩種型號.T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
Q44/45F三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流
Q44/45F三通球閥的技術參數
|
設計規范 |
API 6D |
GB12237 |
|
壓力溫度等級 |
ANSI B16.34 |
GB9113 |
|
結構長度 |
公司標準 |
公司標準 |
|
法蘭型式及尺寸 |
ANSI B16.5 |
JB/T79-94 |
|
對焊接端 |
ANSI B16.25 |
GB12224 |
|
檢驗與試驗 |
API 598 |
GB13927 |
Q44/45F三通球閥的尺寸：
|
尺寸 |
in |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
1/2L |
mm |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
540 |
|
H |
mm |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
270 |
|
W |
mm |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
Q44/45F三通球閥的安裝尺寸
|
零件名稱 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
閥體 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
球體 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
閥座 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
|
閥桿 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
中法蘭墊片 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
閥桿軸承 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
止推墊圈 |
304 |
304L |
316 |
316L |
1Cr13 |
|
填料壓環 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
|
填料壓蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
彈性擋圈 |
304 |
304 |
304 |
304 |
65Mn |
|
限位塊 |
304 |
304 |
304 |
304 |
1Cr13 |
|
手柄 |
WCB |
WCB |
WCB |
WCB |
WCB |
|
防靜電彈簧 |
304 |
304L |
316 |
316L |
1Cr13 |
|
適用介質 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
水、油、蒸汽等 |
|
適用溫度 |
PTFE -28～150℃ PPL-28～250℃ |
||||
正邦泵閥工礦產品訂貨須知:
1、Q44/45F三通球閥的型號 2、Q44/45F三通球閥的公稱通徑 DN (mm) 3、Q44/45F三通球閥的連接方式 4、Q44/45F三通球閥公稱壓力 5、 Q44/45F三通球閥的閥體材質和內件材質 6、Q44/45F三通球閥的溫度范圍 7、Q44/45F三通球閥的使用介質成分 8、Q44/45F三通球閥的額定流量系數〔KV〕9、Q44/45F三通球閥的結構長度 10、Q44/45F三通球閥是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的球閥系列，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
