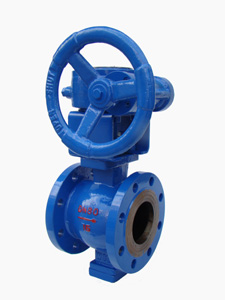

V型球閥是一種硬密封調節球閥。 采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥;球閥;V型偏心球閥
V型調節球閥產品概述:
V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。
啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。
結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大,大可調比為100：1。蝸輪傳動V型球閥還具有精確調節并可靠定位的功能。
V型調節球閥尺寸和數據:
|
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
|
額定流量系數kv |
22 |
36 |
58 |
82 |
145 |
200 |
355 |
554 |
798 |
1418 |
3900 |
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||
|
流量特性 |
近似等百分比 |
||||||||||
|
閥板轉角（度） |
0°±4至90° ±4°（可調） |
||||||||||
|
操作壓力（MPa） |
雙作用0.2～1.0、單作用0.3—1.0 |
||||||||||
|
適用工作溫度（℃） |
軟密封：-40～180、硬密封：-60～450 |
||||||||||
|
允許壓差（MPa） |
為公稱壓力值 |
4.0 |
2.0 |
||||||||
|
允許泄漏量等級 |
軟密封Ⅵ級、硬密封Ⅳ級 |
||||||||||
|
動作時間（S） |
0.5～7 |
||||||||||
|
執行機構輸出力矩(Nm) |
5.9～5169 |
||||||||||
正邦泵閥工礦產品訂貨須知:
1V型調節球閥的型號 2、V型調節球閥的公稱通徑 DN (mm) 3、V型調節球閥的連接方式 4、V型調節球閥公稱壓力 5、 V型調節球閥的閥體材質和內件材質 6、V型調節球閥的溫度范圍 7、V型調節球閥的使用介質成分 8、V型調節球閥的額定流量系數〔KV〕9、V型調節球閥的結構長度 10、V型調節球閥是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的球閥系列，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
感謝您訪問我們正邦泵閥的企業網站：(hbhaida.com.cn) ,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
