保溫球閥具有良的保溫保冷特性,具閥門的痛徑與管徑一致,同時又能有效降管路中介質熱量損失。保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送還常溫下會凝固的高粘度介質。

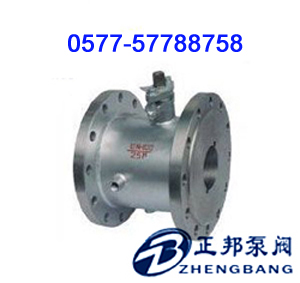

BQ41F保溫球閥產品概述:
BQ41F保溫球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
該產品具有良的保溫保冷特性,具閥門的痛徑與管徑一致,同時又能有效降管路中介質熱量損失。BQ41F保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送還常溫下會凝固的高粘度介質
BQ41F保溫球閥主要零件材質表
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
|
GB |
ASTM |
GB |
ASTM |
||||
|
1 |
夾套 |
25 |
A105 |
5 |
球體 |
|
|
|
2 |
閥座 |
WCB |
A216-WCB |
6 |
閥桿 |
1Cr13 |
A247-410 |
|
3 |
閥體 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
|
|
4 |
密封圈 |
PTFE、對位聚苯 |
8 |
填料壓蓋 |
WCB |
A216-WCB |
|
注:保溫球閥主要零件及密封面材質可根據實際工況條件或用戶特殊要求設計先用。
☆保溫球閥技術規范
|
設計標準 |
ASME B 16.34 GB/T 12224 |
|
結構長度 |
ASME B 16.10 GB/T 12221 |
|
連接法蘭 |
ASME B 16.34 JB/T 79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
正邦泵閥工礦產品訂貨須知:
1、BQ41F保溫球閥的型號 2、BQ41F保溫球閥的公稱通徑 DN (mm) 3、BQ41F保溫球閥的連接方式 4、BQ41F保溫球閥公稱壓力 5、BQ41F保溫球閥的閥體材質和內件材質 6、BQ41F保溫球閥的溫度范圍 7、BQ41F保溫球閥的使用介質成分 8、BQ41F保溫球閥的額定流量系數〔KV〕9、BQ41F保溫球閥的結構長度 10、BQ41F保溫球閥是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的球閥系列，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
