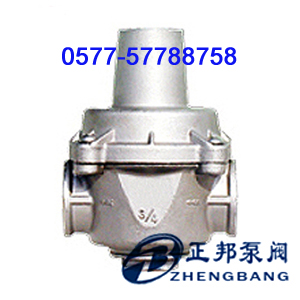

支管減壓閥適當加大了膜片面積,提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。支管減壓閥又名 直接作用薄膜式支管減壓閥
YZ11X支管減壓閥主要由膜片、磴形閥瓣、調節彈簧等零件組成。支管減壓閥利用膜片傳感下游壓力變化驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
YZ11X支管減壓閥適當加大了膜片面積,提高了靈敏度,減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
YZ11X支管減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
|
滲漏量 |
0 |
|
|
工作溫度 |
0℃-80℃ |
|
*.殼體試驗不包括膜片、頂蓋。
YZ11X支管減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 |
銅合金 |
|
閥蓋 |
銅合金 |
|
閥瓣 |
銅合金 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
調節螺栓 |
2Cr13 |
YZ11X支管減壓閥流量系數(Cv)
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
1 |
2 |
3 |
5 |
8 |
14 |
YZ11X支管減壓閥尺寸和技術參數
|
DN |
G |
L |
H |
H |
|
|
P2*≤0.55MPa |
P2*≤0.8MPa |
||||
|
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
|
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
|
25(1") |
G1" |
90 |
3 |
115 |
46 |
|
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
|
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
|
50(2") |
G2" |
140 |
175 |
195 |
75 |
*：P2表示出口壓力
正邦泵閥工礦產品訂貨須知:
1、YZ11X支管減壓閥的型號 2、YZ11X支管減壓閥的公稱通徑 DN (mm) 3、YZ11X支管減壓閥的連接方式 4 YZ11X支管減壓閥公稱壓力 5 YZ11X支管減壓閥的閥體材質和內件材質 6、YZ11X支管減壓閥的溫度范圍 7 YZ11X支管減壓閥的使用介質成分 8 YZ11X支管減壓閥的額定流量系數〔KV〕9、YZ11X支管減壓閥的結構長度 10、YZ11X支管減壓閥是否帶附件以便我們的為您正確選型。
若已經由設計單位選定我公司的『減壓閥系列』，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
感謝您訪問我們正邦泵閥的企業網站『hbhaida.com.cn』,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
