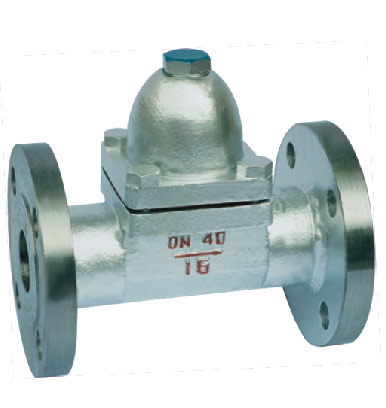

可調雙金屬片式蒸汽疏水閥

簡要描述：

可調雙金屬片式蒸汽疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內件，易于維修和調整。

免費咨詢：13780168826

發郵件給我們：[email protected]

分享到：

CS47H 可調雙金屬片式蒸汽疏水閥詳細資料:

結構獨特、性能優良、排水量大、漏汽小、排水溫度可調節．過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內件，易于維修和調整。

可調雙金屬片式蒸汽疏水閥主要性能規范

型號項目	CSl7H一16C CS47H一16C CS67H一16C	CSl7H一25 CS47H一25 CS67H一2S	CSl7H-40 CS47H-40 CS67H一40	單位
公稱壓力	1.6	2,5	4．O	MPa
殼體試驗壓力	2.4	3.8	6.0
高工作壓力	1.6	2.5	4.0
高工作溫度	203	220	247	℃
高允許溫度	425	425	425	℃
工作介質	蒸汽、凝結水

☆可調雙金屬片式蒸汽疏水閥主要零件材料

型號項目	CS17/47/67H-16/25/40C
閥體	碳鋼
閥蓋	碳鋼
閥蕊	不銹鋼
閥座	不銹鋼
熱敏元件	熱雙金屬片
過濾器	不銹鋼

☆可調雙金屬片式蒸汽疏水閥主要外型連接尺寸

型號	公稱通徑DN	螺紋通徑				承插連接					法蘭連接
		RC	L	H	W	L	H	W	d	T	L	H	D	K	d	C	F	N-Φ
		（mm）				（mm）					（mm）
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

正邦泵閥工礦產品訂貨須知:

1、可調雙金屬片式蒸汽疏水閥的型號 2、可調雙金屬片式蒸汽疏水閥的公稱通徑 DN (mm) 3、可調雙金屬片式蒸汽疏水閥的連接方式(法蘭、螺紋、焊接等) 4、可調雙金屬片式蒸汽疏水閥公稱壓力 5、可調雙金屬片式蒸汽疏水閥的閥體材質和內件材質 6 可調雙金屬片式蒸汽疏水閥的溫度范圍 7、可調雙金屬片式蒸汽疏水閥的使用介質成分 8、可調雙金屬片式蒸汽疏水閥的額定流量系數〔KV〕9、可調雙金屬片式蒸汽疏水閥的結構長度 10、可調雙金屬片式蒸汽疏水閥是否帶附件以便我們的為您正確選型。

若已經由設計單位選定我公司的疏水閥系列，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
感謝您訪問我們正邦泵閥的企業網站：( hbhaida.com.cn ) ,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
