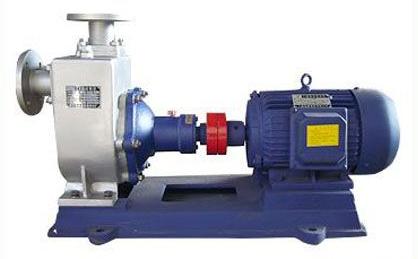

不銹鋼自吸排污泵抽送含有固體顆粒、纖維、漿料、糞紙、衛生巾、塑料袋布力和混合懸浮介質的理想的雜質排污泵。
ZWP不銹鋼自吸排污泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，既可象一般自吸清水泵那樣不需要安裝底盤閥灌引水，又可吸排含有大顆粒固體直徑為出口口徑的60％和纖維長度為葉輪直徑1.5倍的雜質液體，可廣泛適用于輕工、造紙、紡織、食品、化工、電業、礦山、市政排污工程和河塘培養殖等行業，不銹鋼自吸排污泵是目前我國抽送含有固體顆粒、纖維、漿料、糞紙、衛生巾、塑料袋布力和混合懸浮介質的理想的雜質排污泵。

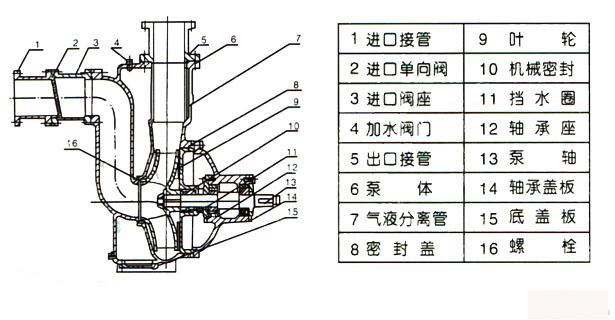

不銹鋼自吸排污泵零部件介紹
|
序號 |
部件名稱 |
序號 |
部件名稱 |
|
1 |
進口接管 |
5 |
葉輪 |
|
2 |
進口單向閥 |
6 |
機械密封 |
|
3 |
出水接管 |
7 |
軸承座 |
|
4 |
泵體 |
8 |
泵軸 |

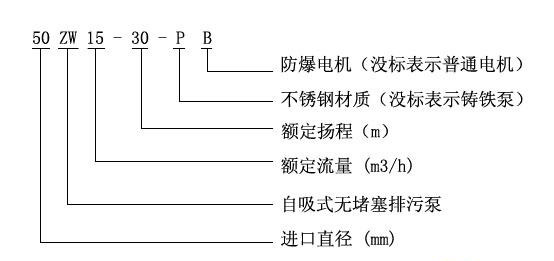

不銹鋼自吸排污泵型號意義：
技術參數：
|
型號 |
口徑 |
流量 |
揚程 |
功率 |
轉速 |
|
25ZW-8-15 |
25 |
8 |
15 |
1.5 |
2900 |
|
32ZW-10-20 |
32 |
10 |
20 |
2.2 |
2900 |
|
32ZW20-12 |
32 |
20 |
12 |
2.2 |
2900 |
|
40ZW20-12 |
40 |
20 |
12 |
2.2 |
2900 |
|
40ZW10-20 |
40 |
10 |
20 |
2.2 |
2900 |
|
40ZW-15-30 |
40 |
15 |
30 |
3 |
2900 |
|
50ZW20-12 |
50 |
20 |
12 |
2.2 |
2900 |
|
50ZW-10-20 |
50 |
10 |
20 |
2.2 |
2900 |
|
50ZW-15-30 |
50 |
15 |
30 |
3 |
2900 |
|
50ZW-20-20 |
50 |
20 |
20 |
2.2 |
1450 |
|
65ZW-30-18 |
65 |
30 |
18 |
4 |
1450 |
|
65ZW15-30 |
65 |
15 |
30 |
3 |
2900 |
|
65ZW-20-30 |
65 |
20 |
30 |
5.5 |
2900 |
|
65ZW20-14 |
65 |
20 |
14 |
2.2 |
2900 |
|
65ZW-25-40 |
65 |
25 |
40 |
7.5 |
2900 |
|
65ZW-30-50 |
65 |
30 |
50 |
11 |
2900 |
|
80ZW-40-16 |
80 |
40 |
16 |
4 |
1450 |
|
80ZW-40-50 |
80 |
40 |
50 |
18.5 |
2900 |
|
80ZW-65-25 |
80 |
65 |
25 |
7.5 |
2900 |
|
80ZW-80-35 |
80 |
80 |
35 |
15 |
2900 |
|
80ZW-50-60 |
80 |
50 |
60 |
22 |
2900 |
|
100ZW-100-15 |
100 |
100 |
15 |
7.5 |
1450 |
|
100ZW-80-20 |
100 |
80 |
20 |
7.5 |
1450 |
|
100ZW-100-20 |
100 |
100 |
20 |
11 |
1450 |
|
100ZW-100-30 |
100 |
100 |
30 |
22 |
2900 |
|
100ZW80-60 |
100 |
80 |
60 |
37 |
2900 |
|
100ZW80-80 |
100 |
80 |
80 |
45 |
2900 |
|
125ZW200-15 |
125 |
200 |
15 |
15 |
1450 |
|
125ZW-120-20 |
125 |
120 |
20 |
15 |
1450 |
|
150ZW-200-15 |
150 |
200 |
15 |
15 |
1450 |
|
150ZW-250-25 |
150 |
250 |
25 |
45 |
2900 |
|
200ZW-280-14 |
200 |
280 |
14 |
22 |
1450 |
|
200ZW-280-28 |
200 |
280 |
28 |
55 |
1450 |
|
200ZW-300-18 |
200 |
300 |
18 |
37 |
1450 |
|
250ZW-420-20 |
250 |
420 |
20 |
55 |
1450 |
|
300ZW-800-14 |
300 |
800 |
14 |
55 |
1450 |
不銹鋼自吸排污泵故障排除
|
故障 |
產生原因 |
排除方法 |
||
|
水泵不出 |
1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 |
1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 |
||
|
雜音和振動較大 |
1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 |
1.加固 2.更換或校正 3.調整工況 4.更換 5.滴除雜物 6.調整同軸度 |
||
|
出水量不足 |
1.葉輪流道與吸入管被堵塞 1.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 |
1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 |
||
|
軸功率消耗過大 |
1.流置過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 |
1.升高出口壓力 2.適當降低 3.更換或校正 4.排除堵塞物 |
||
