QBY系列氣動隔膜泵是一種新型輸送機械，是目前新穎的一種泵類。采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。
QBY系列 氣動隔膜泵 產品概述：
QBY系列 氣動隔膜泵 是一種新型輸送機械，是目前新穎的一種泵類。采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成系列化生 產，共有八種規格直徑：￠ 10mm (3/8")、￠ 15mm (1/2")、￠ 25mm (1")、￠ 40mm ( 1 1/2")、￠ 50mm (2")、￠ 65mm ( 2 1/2")、￠ 80mm (3")、￠ 100mm (4")。三種材質、鋁合金、鑄鐵、不銹鋼。QBY系列氣動隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產以來，已被一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

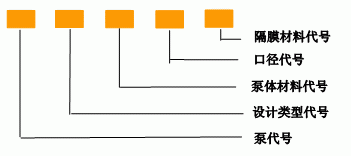

QBY系列 氣動隔膜泵 型號意義
QBY系列 氣動隔膜泵 主要特點:
1、
氣動隔膜泵
不需灌引水，吸程高達
7m
，揚程達
50m
，出口壓力≥6kgf/cm2;
2、流動寬敞，通過性能，允許通過大顆粒直徑達
10mm
。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、
氣動隔膜泵
無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、
氣動隔膜泵
可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、QBY系列
氣動隔膜泵
無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。
QBY系列
氣動隔膜泵
主要用途
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體高可耐
150℃
。
16、作為各種固液體分離設備的前級送壓裝置?！?/span>
QBY系列 氣動隔膜泵 技術參數
|
型號 |
流量 |
揚程 |
出口壓力 |
吸程 |
大允
許能
直徑 |
大供氣
壓力 |
大供氣
消耗量 |
材料 |
|||
|
鋁合金 |
不銹鋼 |
鑄造鐵 |
增強聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～60 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～60 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～60 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～60 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～60 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-65 |
0～16 |
0～60 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-80 |
0～24 |
0～60 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
|
QBY-100 |
0～30 |
0～60 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
注:★－有 ∕－無
QBY系列 氣動隔膜泵 幾種隔膜材料特性
|
隔膜品種 介質種類 |
丁睛橡膠 |
氯丁橡膠 |
氟橡膠 |
聚四氟乙烯 |
食品橡膠 |
|
發煙硝酸 |
× |
× |
△ |
△ |
|
|
濃硝酸 |
× |
× |
△ |
△ |
|
|
濃硫酸 |
× |
× |
○ |
△ |
|
|
濃鹽酸 |
× |
△ |
△ |
△ |
|
|
濃磷酸 |
× |
△ |
△ |
△ |
|
|
濃醋酸 |
× |
× |
× |
△ |
|
|
濃氫氧化鈉 |
○ |
○ |
△ |
△ |
|
|
無水氨 |
△ |
△ |
△ |
△ |
|
|
稀硝酸 |
× |
× |
○ |
△ |
|
|
稀硫酸 |
△ |
△ |
△ |
△ |
|
|
稀鹽酸 |
× |
○ |
△ |
△ |
|
|
稀磷酸 |
× |
× |
△ |
△ |
|
|
稀氫氧化鈉 |
○ |
○ |
△ |
△ |
|
|
氨水 |
△ |
△ |
× |
|
|
|
苯 |
× |
× |
○ |
○ |
|
|
汽油 |
○ |
○ |
○ |
○ |
|
|
石油 |
△ |
× |
○ |
○ |
|
|
四氯化碳 |
○ |
|
○ |
○ |
|
|
二硫化碳 |
○ |
|
× |
○ |
|
|
乙醇 |
○ |
○ |
○ |
○ |
|
|
丙銅 |
× |
△ |
× |
○ |
|
|
甲酚 |
× |
△ |
△ |
○ |
|
|
乙醛 |
× |
× |
△ |
○ |
|
|
乙苯 |
× |
× |
△ |
○ |
|
|
丙烯晴 |
△ |
△ |
× |
○ |
|
|
丁醇 |
○ |
○ |
○ |
○ |
|
|
丁二烯 |
○ |
× |
△ |
○ |
|
|
苯乙烯 |
× |
× |
△ |
○ |
|
|
醋烯乙酯 |
× |
× |
× |
○ |
|
|
醚 |
× |
× |
× |
|
|
注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業?！?
六：正邦泵閥工礦產品訂貨須知:
1、QBY
氣動隔膜泵
的型號和名稱 2、QBY
氣動隔膜泵
的公稱通徑 3、QBY
氣動隔膜泵
的流量 4、QBY
氣動隔膜泵
的電機功率(KW) 5、QBY
氣動隔膜泵
的轉速(r/min) 6、QBY
氣動隔膜泵
的額定電壓〔V〕7、QBY
氣動隔膜泵
的揚程 8、QBY
氣動隔膜泵
是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的
隔膜泵
系列的產品型號，請按型號直接向正邦泵閥公司銷售部訂購。
三、當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
