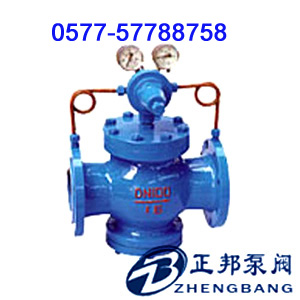

YK43F氣體減壓閥詳細資料

YK43F氣體減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

YK43F氣體減壓閥主要技術參數和性能指標

*：殼體試驗不包括膜片、頂蓋

YK43F氣體減壓閥流量系數(Cv)

YK43F氣體減壓閥主要零件材料

*：用于氧氣介質時的材料

YK43F氣體減壓閥外形尺寸(PN1.6-4.0)單位：mm

YK43F氣體減壓閥外形尺寸(PN6.4-16.0) 單位：mm

YK43F氣體減壓閥連接形式

法蘭式：RF FM RJ
執行準備：JB79 GB9113 ANSI B16.5

YK43F氣體減壓閥工作原理及其結構(參看結構圖)

減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針?lè)较蜣D(zhuǎn)動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.

YK43F氣體減壓閥維護與檢修

1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.

2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.

YK43F氣體減壓閥故障與消除方法

正邦泵閥工礦產品訂貨須知:

1、YK43F氣體減壓閥的的型號   2、YK43F氣體減壓閥的的公稱通徑 DN (mm) 3、YK43F氣體減壓閥的的連接方式  4、YK43F氣體減壓閥的公稱壓力  5、YK43F氣體減壓閥的的閥體材質和內件材質  6、YK43F氣體減壓閥的的溫度范圍  7、YK43F氣體減壓閥的的使用介質成分  8、YK43F氣體減壓閥的的額定流量系數〔KV〕 9、YK43F氣體減壓閥的的結構長度 10、YK43F氣體減壓閥的是否帶附件以便我們的為您正確選型。

若已經由設計單位選定我公司的『減壓閥系列』，請按型號直接向正邦泵閥公司銷售部訂購。當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
